適用范圍

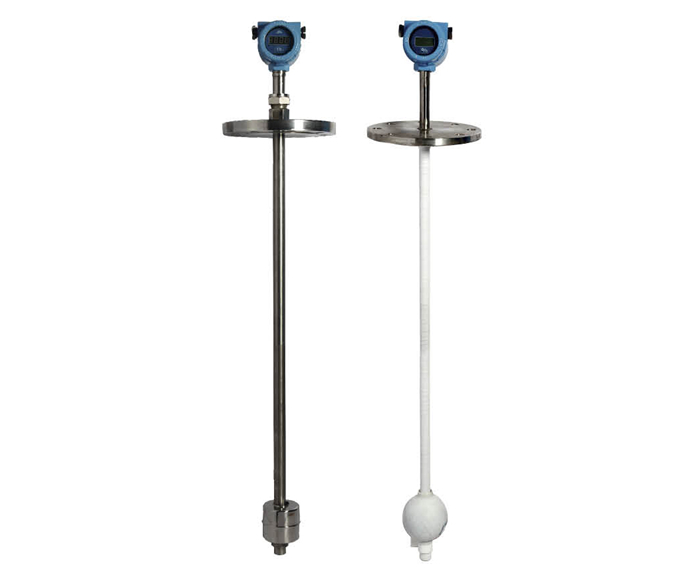

UHZ-57D24/D25/D25A磁性液位變送器是浮球式液位變送器用于將容器內的介質液位轉換為4~20mA二線制標準信號輸出.另外，變送器還可以提供現場顯示。
該系列產品有普通型。防腐型,防爆型等防腐型對強腐蝕介質有極好的抗腐蝕性能，防爆型可用于易燃易爆場合.該產品廣泛應用于化工，電力造紙食品,環保和城建等行業例如污水處理,地埋油罐及高層水箱的液位測量。
技術參數
◆主要技術參數
◆測量范圍: 300~6000mm
◆精確度: 10mm
◆電源: 24VDC (15~35V)
◆輸出: 4~20mA二線制
◆環境溫度: -40C~80C
◆介質密度: 0.4~2.0g/cm3
◆介質粘度:≤0.8Pa.S
◆過程連接:法蘭安裝: DN80-DN150 (HG20592-20635-97)
其他法蘭標準請用戶在訂貨時注明
支架安裝
電氣接口: M20X1.5內螺紋
防爆等級:隔爆型:ExdlICT1~CT6
防護等級: IP65
接線盒材質:鋁合金
結構原理
◆變送器由液位傳感器和信號轉換器兩部分組成,傳感器導桿.上的浮球隨液位變化沿檢測管上下移動,浮球內的永久磁鋼控制導桿內的干簧管吸合或斷開,從而使傳感器內電阻值呈線性變化再由信號轉換器將這個阻值的變化轉換成4~20mA直流信號輸出。
儀表工況條件如下

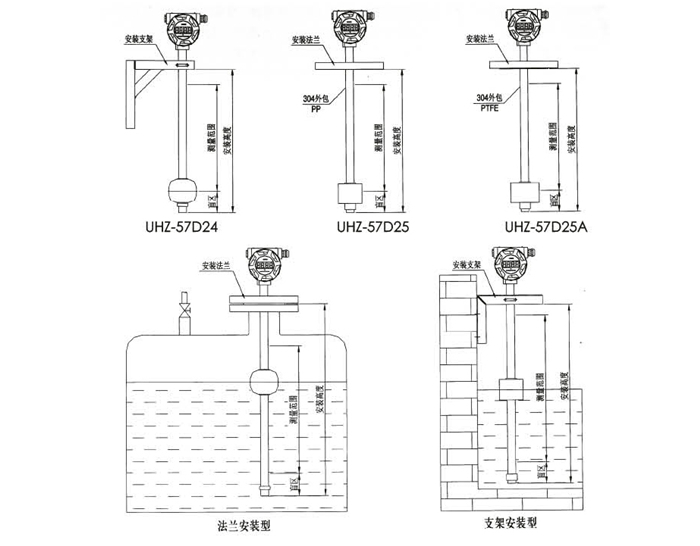

產品外形及安裝示意圖
